Приводные механизмы — это «сердце» любого промышленного оборудования. От точности изготовления вала, шкива и шестерни зависит не только КПД системы, но и её ресурс, уровень вибраций и надёжность в целом.
Производственный комплекс ЗМК МОСИНТЕРМЕТ выполнил срочный заказ на изготовление и сборку ведущего вала для мотора.
Задача: Изготовить комплект деталей из разных марок сталей, выполнить термообработку и гальванику, закупить качественные комплектующие и собрать готовый узел. Срок выполнения: 10 рабочих дней.
Технические решения: материалы и покрытия
В конструкции узла использованы материалы, подобранные под конкретные условия эксплуатации каждой детали:
|
Деталь
|
Материал
|
Обработка
|
Покрытие / Упрочнение
|
|---|---|---|---|
|
Ведущий вал
|
Сталь 30ХГСА
|
Токарная ЧПУ + фрезеровка шпоночных канавок
|
—
|
|
Шкив
|
Нерж. сталь 40Х13
|
Токарная ЧПУ + долбление шпоночного паза
|
—
|
|
Шестерня
|
Сталь 30ХГСА
|
Токарная ЧПУ + фрезеровка зуба + долбление паза
|
Термообработка 37 HRC + Цинк Ц.9
|
|
Опоры подшипников + крышки
|
Сталь 30ХГСА
|
Фрезерная ЧПУ
|
Цинк Ц.9
|
Почему выбраны именно эти материалы?
- 30ХГСА («хромансиль») — конструкционная легированная сталь с высокой прочностью и ударной вязкостью. Оптимальна для валов и шестерён, работающих под нагрузкой.
- 40Х13 — коррозионностойкая сталь (аналог AISI 420). Шкив из этого материала устойчив к ржавчине и износу, что особенно важно при работе в условиях повышенной влажности.
- Термообработка шестерни до 37 HRC — повышает износостойкость зубьев, продлевая ресурс зацепления без потери вязкости сердцевины детали.
- Цинковое покрытие Ц.9 — защищает стальные детали (шестерню, опоры, крышки) от атмосферной коррозии.
Этапы производства
1. Токарная и фрезерная обработка ЧПУ
Ведущий вал (30ХГСА):
- Точение наружных диаметров с точными допусками под подшипники и посадку шестерни.
- Фрезерование шпоночных канавок для передачи крутящего момента.
Шкив (40Х13):
- Токарная обработка профиля ручьёв под ремень.
- Долбление шпоночного паза с выдержкой геометрии для исключения проскальзывания.
Шестерня (30ХГСА):
- Черновая и чистовая токарная обработка заготовки.
- Фрезерование зубчатого венца на ЧПУ по программе развёртки.
- Долбление шпоночного паза.
2. Термообработка и гальваника
- Шестерня прошла термическую обработку (закалка + отпуск) до твёрдости 37 HRC. Это «золотая середина»: зуб достаточно твёрдый для износоустойчивости, но не хрупкий.
- Детали из 30ХГСА (шестерня, опоры, крышки) покрыты цинком Ц.9 для антикоррозийной защиты.
3. Комплектация узла
Мы взяли на себя закупку ответственных стандартных изделий, чтобы гарантировать качество всего узла:
- Подшипники SKF — мировое качество, гарантия точного вращения и длительного ресурса.
- Высокопрочный крепёж — класс прочности 8.8 и выше, для надёжной фиксации под нагрузкой.
- Шпонки — калиброванные, из конструкционной стали.
- Герметик Анатерм-111 — анаэробный состав, который полимеризуется в безвоздушной среде, обеспечивая герметичность резьбовых соединений и фиксацию от самоотвинчивания.
4. Сборка по чертежу
Финальный этап — прецизионная сборка:
- Установка подшипников в опоры с контролем натяга.
- Монтаж вала, шестерни и шкива с выверкой соосности.
- Фиксация резьбовых соединений с применением герметика Анатерм-111.
- Проверка лёгкости вращения и отсутствия радиального биения.
Итоги проекта
✅ Срок: 10 рабочих дней от запуска в производство до отгрузки.
✅ Качество: Все детали соответствуют чертежу, узел прошёл проверку на плавность хода.

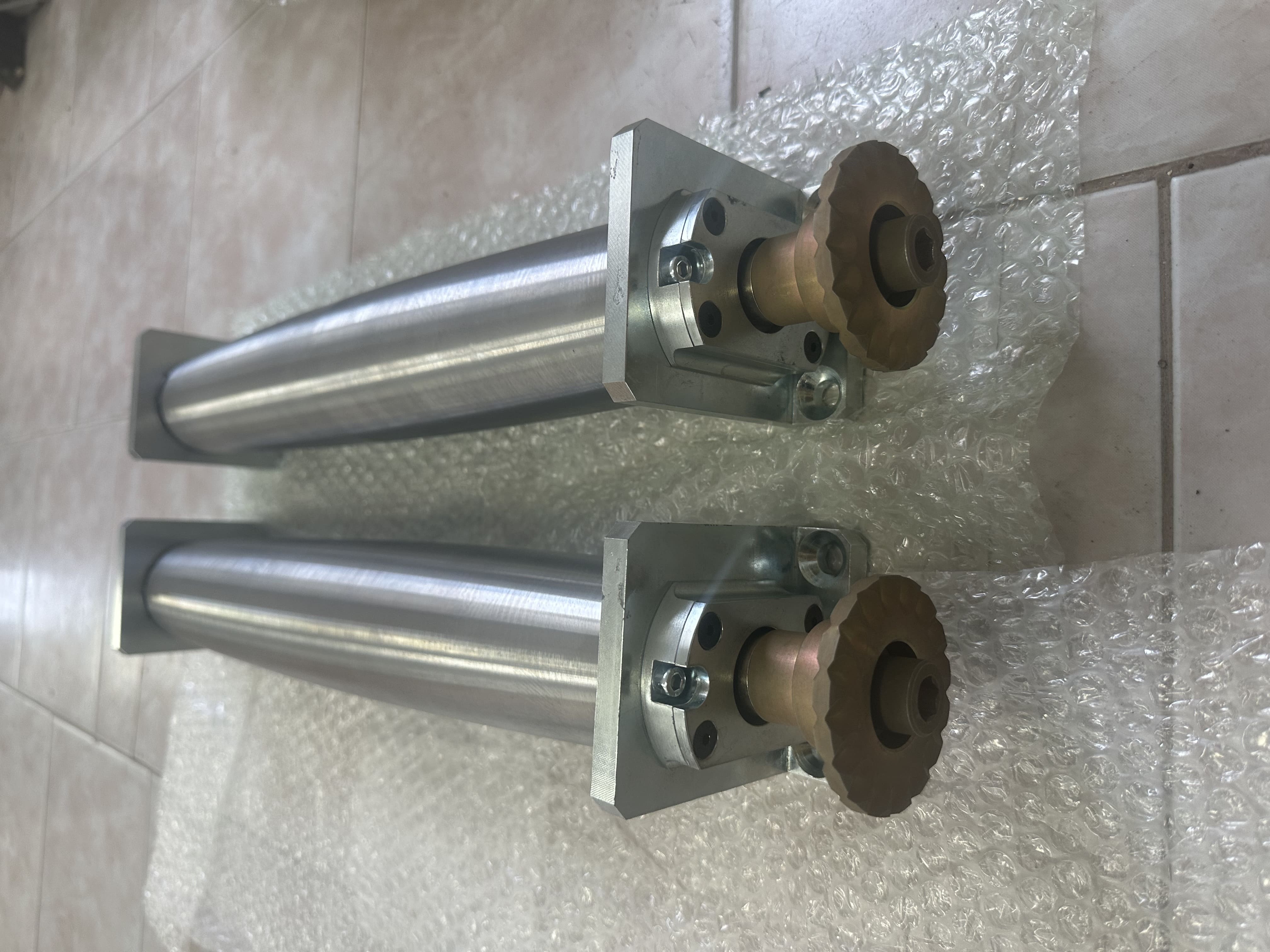

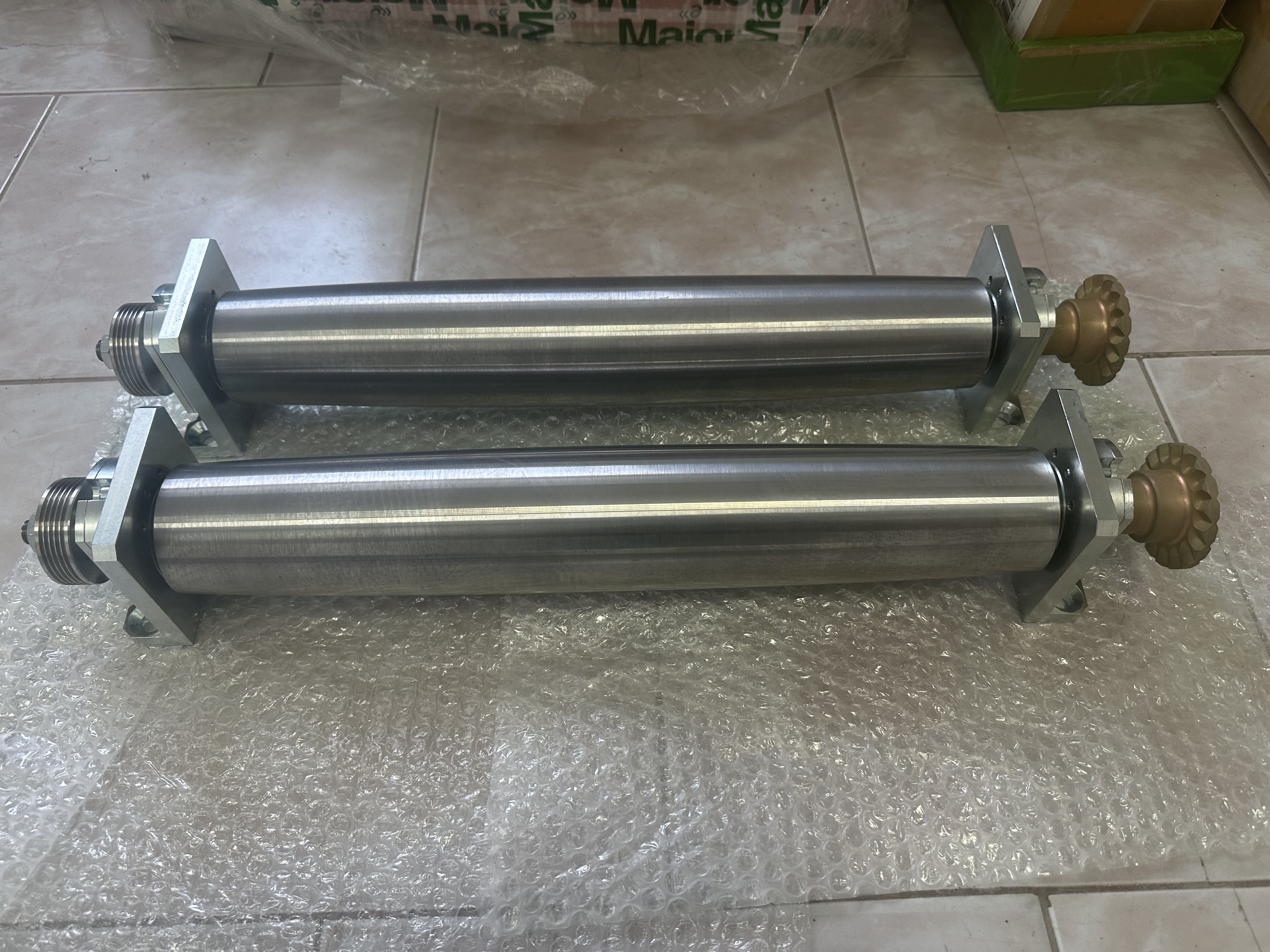

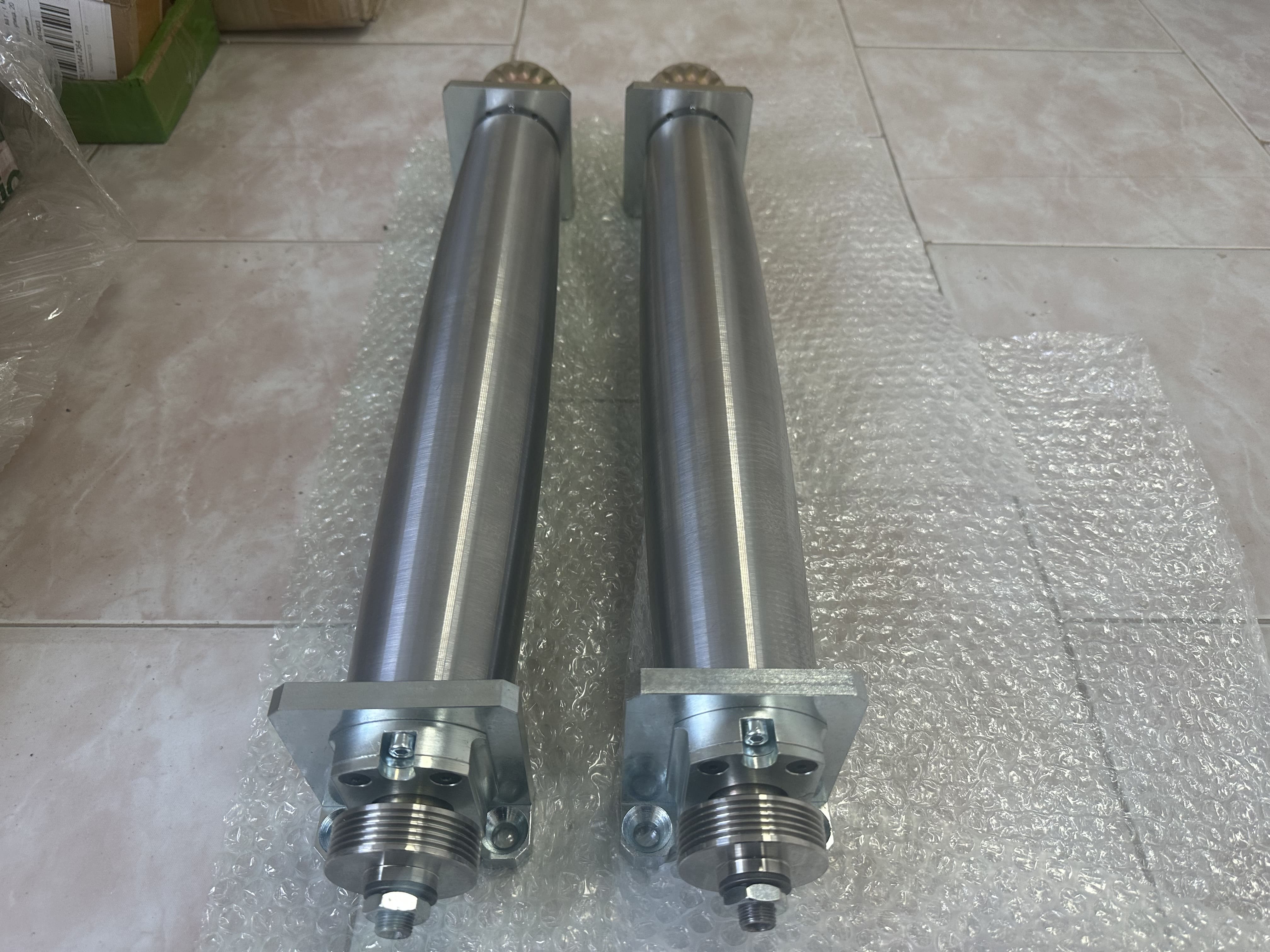

✅ Готовность: Заказчик получил полностью собранный и упакованный приводной узел, готовый к установке на оборудование.
Что это даёт заказчику?
- Единый подрядчик: Не нужно координировать работу токарного цеха, термообработки, гальваники и сборщиков — мы делаем всё внутри одного производства.
- Контроль качества на каждом этапе: ОТК проверяет детали после механической обработки, после термообработки, после гальваники и после финальной сборки.
- Экономия времени: Закупка комплектующих (подшипники, крепёж, химия) включена в процесс — заказчик не тратит ресурсы на логистику.
Нужно изготовить приводной узел, вал или редуктор? Присылайте чертеж или 3D-модель. Мы рассчитаем стоимость, подберём материалы и выполним полный цикл — от заготовки до готового к монтажу изделия.
